| 15GHz點頻源 |
|
|
|
| 產品簡介： |
|
HASRT-15技(ji)術指標：
|
參數 |
最小 |
典型 |
最大 |
單位 |
|
頻率范圍： |
|
18 |
|
GHz |
|
頻率穩定度： |
±0.2 |
|
|
ppm |
|
雜散抑制： |
70 |
|
|
dBc |
|
諧波： |
|
|
-20 |
dBc |
|
輸出頻率
相位噪聲 |
|
|
-90 |
dBc/Hz@1kHz |
|
|
|
-95 |
dBc/Hz@10kHz |
|
|
|
-100 |
dBc/Hz@100kHz |
|
|
|
-105 |
dBc/Hz@1MHz |
|
最大輸出功率： |
|
|
10~27
(選配) |
dBm |
|
功率調節范圍： |
|
|
0~25
（選配） |
dBm |
|
衰減步進： |
|
|
1
（選配） |
dBm |
|
工作電流： |
1000 |
|
2500 |
mA |
|
工作電壓： |
+12 |
|
+24 |
V |
結構及(ji)環境(jing)指標：
|
腔體材質： |
硬鋁合金 |
|
接頭形式： |
SMA-J(OUT) 50Ω |
|
供電接口： |
DB9 |
|
工作溫度： |
-40℃~65℃ |
電氣引腳定義(yi)：
|
序號 |
定義 |
備注 |
|
1 |
TTL電平 |
外(wai)參考切換 |
|
2 |
TTL衰(shuai)減控制 |
|
|
3 |
TTL衰減(jian)控制(zhi) |
|
|
4 |
TTL衰減(jian)控(kong)制 |
|
|
5 |
TTL衰(shuai)減(jian)控制 |
|
|
6 |
+12V |
|
|
7 |
+12V |
|
|
8 |
GND |
|
|
9 |
GND |
|
典型測試數據：
|
參數 |
最小
典型
最大 |
單位 |
|
頻率范圍： |
500 |
MHz |
|
頻率穩定度： |
±0.2 |
ppm |
|
雜散抑制： |
71.93 |
dBc |
|
諧波： |
-18.92 |
dBc |
|
輸出頻率
相位噪聲 |
-94.62 |
dBc/Hz@1kHz |
|
-100.38 |
dBc/Hz@10kHz |
|
-101.20 |
dBc/Hz@100kHz |
|
-108.83 |
dBc/Hz@1MHz |
|
最大輸出功率： |
29.01 |
dBm |

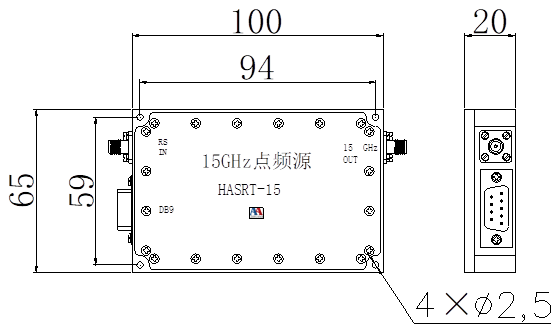

參考外形圖：
典型測試曲線：

|
|
|
 |
|
